KGSF-Ⅲ型鋪軌機可控硅整流裝置技術描述
KGSF-Ⅲ型鋪軌機可控硅整流裝置，是專為鐵道部門鋪軌機、架橋機配套，將柴油發電機供電的交流電整流為可控直流電，為直流電機提供電能的電源設備。本裝置采用數字控制技術，系統由可控硅功率單元 + 數字調節器等部分構成，具有輸入電源無相序要求、調壓范圍寬、波形對稱度好、控制精度高、觸發功率大、抗干擾能力強、工作穩定可靠、維修方便等顯著特點。

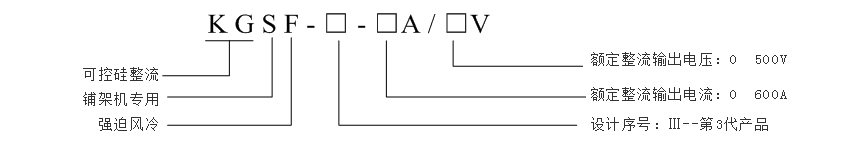

一、產品型號說明
二、主要技術指標
交流輸入額定電壓：三相四線AC380V （-10%，+15%，柴油發電機供電）
交流輸入額定頻率： 50Hz
直流額定輸出電壓: 461V
直流額定輸出電流: 200A、300A、400A、500A、600A
直流輸出電壓調節范圍: 0%～100%
柜體尺寸（高*寬*深）：
柜體顏色：RAL7011（鐵灰）
三、使用環境
海拔高度: 不超過2000米
環境溫度： -5℃～45℃
相對濕度： 95%（25）℃
地震等級： 7級
安裝地點： 鋪軌機組車體上
防護等級： IP23
四、主要性能特點及功能
整流系統由三相全控橋功率單元+ 數字調節器+開關穩壓電源（雙）等部分構成，具有完善的整流觸發調節、系統過流保護、輸入電源無相序要求等功能。
主回路可控硅功率單元選用6套KP500A/2500V晶閘管，壓裝于SF12/SF15散熱器內，抽屜式結構；散熱方式為軸流風機強迫風冷。
數字調節器由超大規模集成電路的智能芯片和高速模數轉換器等芯片構成，具有輸入電源無相序要求、工作電壓范圍寬、波形對稱度好、控制精度高、觸發功率大、抗干擾能力強、工作穩定可靠等顯著特點；且采用PLC機箱式結構，35mm標準卡軌式安裝，菲尼克斯可拔插接線端子，接觸可靠，拆裝方便。
開關穩壓電源選用臺灣明緯產品，具有輸入電壓范圍寬，可靠性高，卡軌式安裝等優點，且采用2臺電源并聯供電，以提高設備運行可靠性。
系統具有零位鎖定功能，即每次停車后再次開車，給定電位器必須反時針旋到頭后系統才可正常工作。若給定電位器不回零，則輸出電壓亦為零，以此防止系統飛車。
系統具有內給定或外給定功能。當鈕子開關設在外給定位置，在司機室可調節直流輸出電壓，并在外附指針式電壓/電流表上可顯示相應數值。
